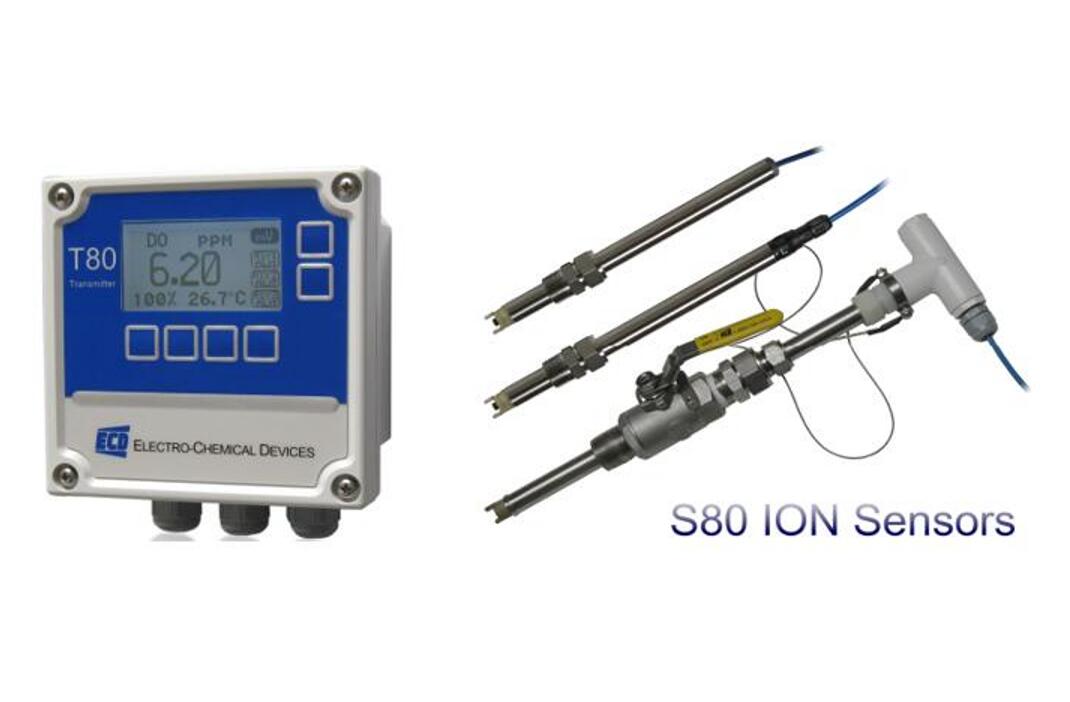

TS-8080型在线离子监测仪-美国ECD

制造商：美国 ECD
型    号：TS8080
工作原理：
ES80 传感器采用的是离子选择性电极，结合 T80 数据记录仪可直接采集并显示数据。
ES80传感器有两个通用设计：插入型或阀门可伸缩型，有一个 3/4 英寸（19.05mm）外径的 316不锈钢外壳，3 米电缆或防水的可拆卸

电缆组件（可选）。该传感器具有坚固的 IP68级别的工业接头，可拆卸且轻松安装，预校准步骤在出厂前已完成且校准步骤简单，

适用于实验室以及各种环境水域的连续在线监测，可安装在三通管，流动池或罐壁。

ES80 离子传感器特征
• 智能传感器设计与数字通讯，校准数据存储在传感器中；
• 可拆卸电缆组件使传感器的安装更为容易；
• 电极寿命长且可更换，降低了使用成本；
• 插入型和阀门伸缩型两种类型；
• 工业外壳材料：不锈钢，钛，哈氏合金 C22，聚丙烯或 PVDF（聚偏氟乙烯）等；
T80 数据记录仪特征
• T80 数据记录仪自动识别插入的 ES80 传感器类型；
• 通用变送器：单通道或双通道，可以接入 ES80 任意一种离子传感器；
• LCD 显示：易于阅读图形和数字信息；
• 简单的菜单结构：直观，易于导航和设置；
• 带 MODBUS RTU 和报警继电器的 4-20 mA
技术参数：
外形尺寸
ES80 插入型- 3/4 英寸（19.05mm）外径 x 10 英寸（254mm）长度
ES80 阀门可伸缩型- 3/4 英寸（19.05mm）外径 x 17 英寸（431.8mm）长
度线缆长度：3m
外壳材料
标准：316 不锈钢
可选：钛；哈氏合金 C-22；PVDF（聚偏氟乙烯）；聚丙烯；
O 型密封圈材料
标准：Viton（氟橡胶）
可选：EPR（乙烯丙烯）；Viton75（硬度 75 氟橡胶）；Kalrez（全氟化橡胶）；CV75 橡胶
过程连接
ES80 插入型：
• -75 3/4 英寸（19.05mm）316 不锈钢密封盖配尼龙密封圈
• -75HT 3/4 英寸（19.05mm）316 不锈钢密封盖配 Teflon（聚四氟乙烯）密封圈
• -75SF 3/4 英寸（19.05mm）316 不锈钢密封盖配不锈钢密封圈
• -75TFE 3/4 英寸（19.05mm）Teflon（聚四氟乙烯）密封盖配 Teflon 密封圈
• -100P 1 英寸（25.4mm）聚丙烯密封盖（仅适用聚丙烯外壳版）
ES80 阀门可伸缩型：
• -VSS 1 英寸（25.4mm） 316 不锈钢阀门伸缩组件
• -VSSE 1 英寸（25.4mm）316 不锈钢阀门伸缩组件（用于感应传感器）
• -VKY 1 英寸（25.4mm）PVDF（聚偏氟乙烯）阀门伸缩组件
• -VPP 1 英寸（25.4mm）聚丙烯阀门伸缩组件
T80 记录仪参数：
外       壳：聚碳酸酯，NEMA 4X，防雨；
环境条件：环境温度 -20°C ~70°C；储存温度 -30°C~85°C；相对湿度 0 ~90％非凝结；
显       示：128 x 64像素（69.85mmx 38.10mm）LCD，
                  回路供电的黑/灰背景，交流100-240 V和直流24V供电的蓝色/白色背景LED背光；
电源输入：

信号输出：4-20 mA 和 Modbus RTU
报警继电器:
                 三个 SPDT，交流 250V，3Amp 电阻最大继电器，用户可配置为高/低或故障报警
尺     寸： 20.5 x 20.5 x 12.7 cm
重     量： 0.75kg

离子选择电极规格参数：

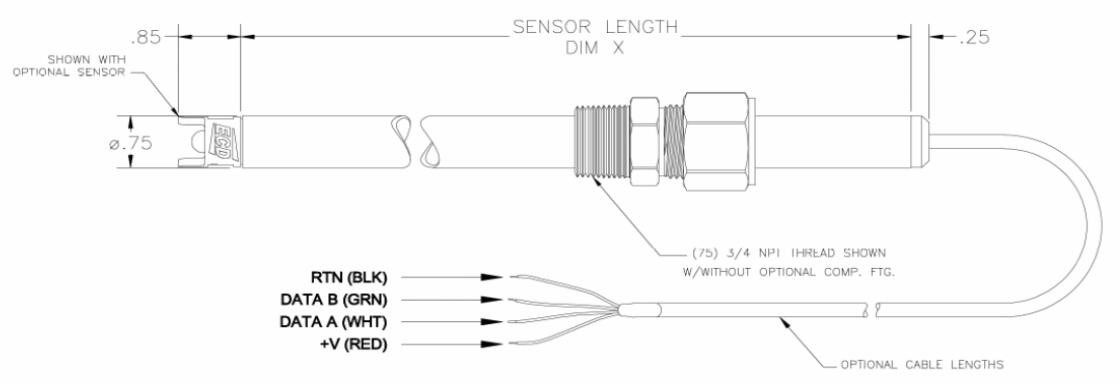

ES80 离子传感器，类型一

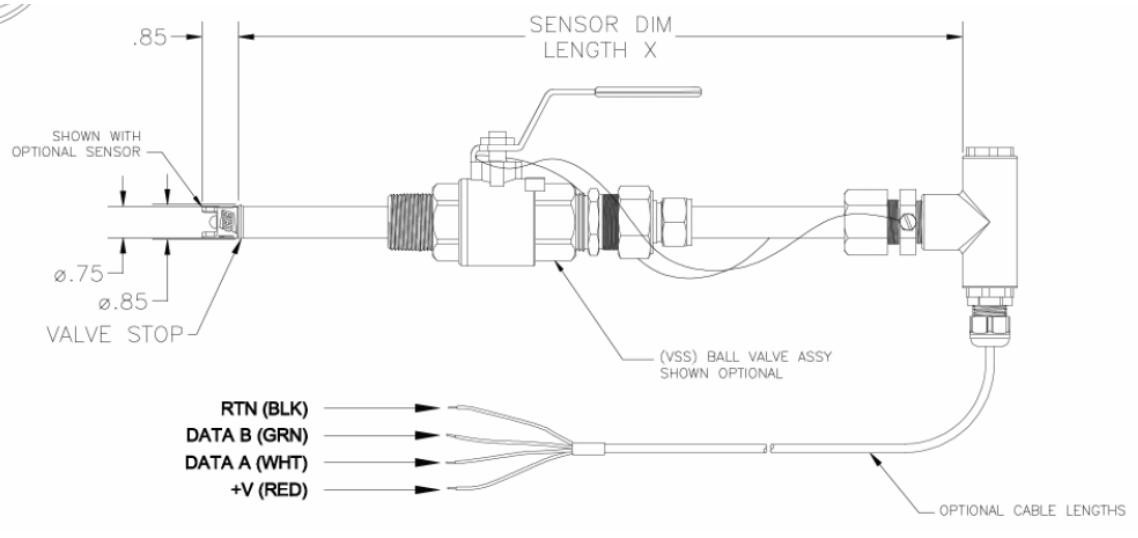

ES80 离子传感器，类型二

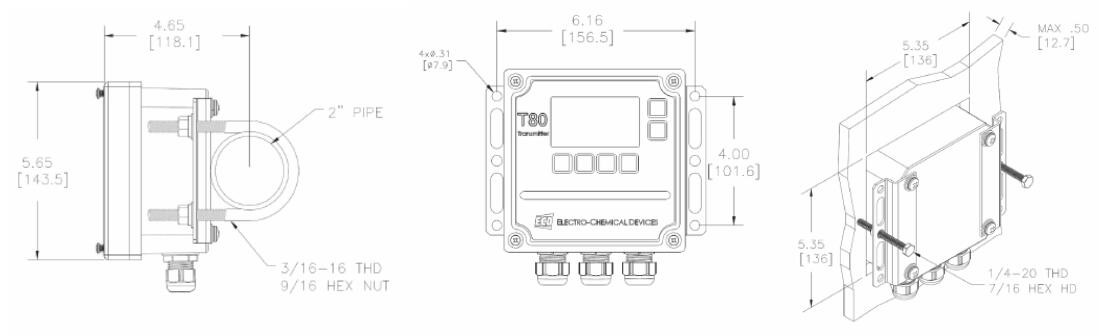

T80 数据记录仪，尺寸图
